เครื่องจักรสำหรับลวดสลิงและสายอุตสาหกรรม เครื่องตีเกลียวลวดเหล็กอาบสังกะสี 1+6

เครื่องจักรสำหรับลวดสลิงและสายอุตสาหกรรม เครื่องพันเกลียวลวดเหล็กชุบสังกะสี 1+6

เครื่องพันเกลียวแบบท่อความเร็วสูงสำหรับการผลิตสายเหล็กอัดแรงคอนกรีต 1×7 (สาย PC) และลวดสลิงเหล็กชุบสังกะสี/สแตนเลส 1+6 ลวดหกเส้นจะถูกดึงออกจากด้านในของท่อหมุน บิดรอบลวดกลางโดยไม่มีแรงบิด และออกมาเป็นสายที่มีความเสถียรทางเรขาคณิตและคลายความเค้นได้ — ด้วยความเร็วของกรงสูงสุด 1200 รอบต่อนาที

ภาพรวมผลิตภัณฑ์

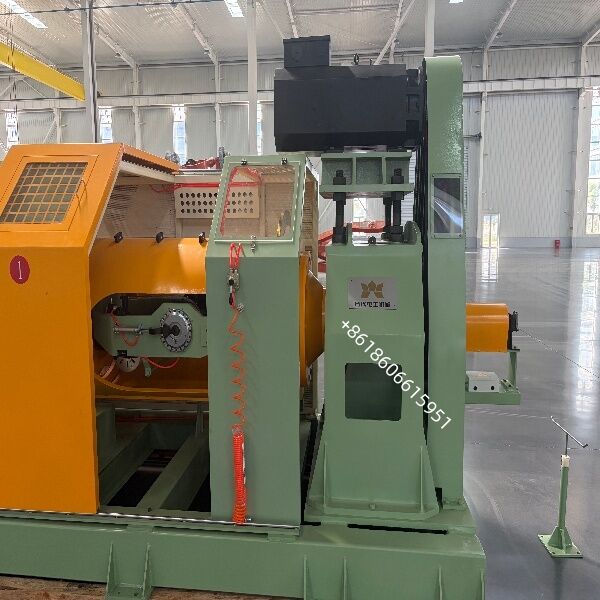

เครื่องพันเกลียวแบบท่อ · รุ่น TG-630/1+6 · สำหรับสายเหล็กอัดแรงคอนกรีต 1×7 และลวดสลิง 1+6

เครื่องพันเกลียวแบบท่อ 630/1+6 เป็นระบบพันเกลียวความเร็วสูงที่ปราศจากแรงบิด ออกแบบมาสำหรับผู้ผลิตสายเหล็กอัดแรงคอนกรีต (PC) ตามมาตรฐาน ASTM A416 / A779, EN 10138, GB/T 5224 และ ISO 6934-3 โดยจะวางลวดด้านนอกหกลวด (พันบนแกนม้วนขนาด 630 มม. ที่อยู่ภายในท่อหมุน) รอบลวดกลางที่อยู่กับที่ เพื่อผลิตโครงสร้างสาย 1×7 มาตรฐานที่ใช้ในการก่อสร้างคอนกรีตแบบอัดแรงหลังการดึงและการอัดแรงก่อน

เนื่องจากแกนม้วนดึงลวดหมุนไปพร้อมกับท่อแทนที่จะหมุนสวนทางกัน เครื่องจักรจึงไม่สร้างแรงบิดย้อนกลับให้กับลวดแต่ละเส้น ผลลัพธ์ที่ได้คือสายที่มีระยะพิทช์การพันสม่ำเสมอ เส้นผ่านศูนย์กลางคงที่ การคลายตัวต่ำ และประสิทธิภาพการยึดเกาะกับคอนกรีตที่ดีเยี่ยม — คุณสมบัติสามประการที่กำหนดว่าสายจะผ่านการทดสอบแรงดึงและการคลายตัวภายใต้แรงเค้นหรือไม่

กลไกแบบท่อแท้ ปราศจากแรงบิด
แกนม้วนขนาด 630 มม. หกอันติดตั้งอยู่ภายในท่อเหล็กที่สมดุลแบบไดนามิก ลวดถูกดึงออกโดยไม่หมุนย้อนกลับ จึงไม่มีแรงบิดตกค้าง ไม่มี "สปริง" ในสายสำเร็จรูป ไม่มีรอยเสียหายที่ลวด

เฟืองชุบแข็งและเจียระไน
ชุดเฟืองเปลี่ยนสำหรับการเลือกระยะพิทช์การพัน พร้อมตัวเลือกแบบไม่มีขั้นบันไดตามคำขอ ความแม่นยำของระยะพิทช์ ≤ ±1%, สามารถทำซ้ำได้ระหว่างแกนม้วนและระหว่างชุดการผลิต

การควบคุมแรงดึงลวดแต่ละเส้น
แรงดึงขณะดึงลวดแบบผงแม่เหล็กหรือควบคุมด้วยเซอร์โว, 5–60 N ต่อลวด, ความคลาดเคลื่อน ≤ ±5% ตลอด 8 ชั่วโมง ช่วยขจัดปัญหาลวดด้านนอกหย่อนและเส้นผ่านศูนย์กลางผันผวน

ท่อความปลอดภัยตลอดความยาว
ท่อหมุนที่หุ้มด้วยการ์ดเหล็กแบบอยู่กับที่พร้อมประตูทางเข้าที่เชื่อมต่อกัน การปลดล็อกประตูเมื่อความเร็วเป็นศูนย์ และระบบหยุดฉุกเฉินแบบสองช่องสัญญาณ (ISO 13849-1, Cat. 3)

ความสามารถความเร็วสูง
ความเร็วของกรงสูงสุด 1200 รอบต่อนาที (ขึ้นอยู่กับผลิตภัณฑ์และการสมดุล) การรองรับแบบลูกปืนคู่, การสมดุลแบบไดนามิก ISO 21940 G6.3, การสั่นสะเทือน ≤ 2.8 มม./วินาที ที่ความเร็วสูงสุด

การควบคุม PLC + HMI
แสดงผลแบบเรียลไทม์ของรอบต่อนาที, ระยะพิทช์การพัน, ความเร็วเชิงเส้น, การนับเมตร, แรงดึง และการแจ้งเตือน สูตรผลิตภัณฑ์ 50 สูตร, Ethernet/Modbus TCP, OPC-UA เป็นทางเลือกสำหรับการเชื่อมโยง MES

การประกันคุณภาพและการบริการหลังการขาย
การทดสอบการยอมรับจากโรงงาน (FAT)
ทำงานโดยไม่มีโหลด ≥ 2 ชั่วโมง ที่ 1200 รอบต่อนาที, การสั่นสะเทือน ≤ 2.8 มม./วินาที
ความแม่นยำของระยะพิทช์การพัน ≤ ±1% ตลอด 100 เมตร
เสถียรภาพของแรงดึง ≤ ±5% ตลอด 8 ชั่วโมง
เส้นผ่านศูนย์กลางสายภายใน ±0.15 มม., ความรี < 3%
ทดสอบวงจรความปลอดภัยตาม ISO 13849-1, Cat. 3
เอกสารและการสนับสนุน
แบบเขียนแบบทั่วไป (GA), P&ID, แผนภาพไฟฟ้า, รายการขั้วต่อ
คู่มือการใช้งานและการบำรุงรักษา (EN / CN / RU / ES)
รายการอะไหล่พร้อมรหัส OEM, รายการเครื่องมือ, ใบรับรอง CE
การติดตั้ง ณ สถานที่, การทดสอบการทำงาน และการฝึกอบรมผู้ปฏิบัติงาน
รับประกัน 12 เดือน, จัดส่งอะไหล่สำรองจากสต็อกภายใน 72 ชั่วโมง
การวินิจฉัยระยะไกลผ่าน VPN / TeamViewer

ทิศทางการทำงาน:

เครื่องจักรด้านขวา หมายถึง เมื่อหันหน้าเข้าหาอุปกรณ์ การดึงลวดอยู่ด้านซ้าย และการรับสายอยู่ด้านขวา

สี:

ตัวเครื่องหลัก: RAL 6021 เขียวอ่อน (เคลือบผิวแบบริ้ว)
ส่วนที่หมุน: RAL 1037 เหลืองสด
ตัวการ์ดหลัก: RAL 6021 เขียวอ่อน (เคลือบผิวแบบริ้ว)
แผงประตูบานเลื่อน: RAL 1037 เหลืองสด
ด้านในของการ์ด: RAL 1013 ขาวมุก
กล่องควบคุม: RAL 7032 เทาหินกรวด
