เครื่องบดเหล็ก PC 630/1+6 เหล็กคาร์บอนความแข็งแรงสูง

เครื่องตีเกลียวเหล็ก PC 630/1+6 เหล็กคาร์บอนความแข็งแรงสูง

เครื่องตีเกลียวแบบท่อความเร็วสูงสำหรับการผลิตลวดเหล็กอัดแรงคอนกรีต (PC strand) 1x7 และลวดสลิงชุบสังกะสี/สแตนเลส 1+6 ลวดหกเส้นจ่ายออกจากด้านในของท่อหมุน บิดรอบลวดกลางโดยไม่มีแรงบิด และออกมาเป็นเกลียวที่เสถียรทางเรขาคณิตและคลายความเค้นได้ — ด้วยความเร็วของกรงสูงสุด 1200 รอบต่อนาที

ภาพรวมผลิตภัณฑ์

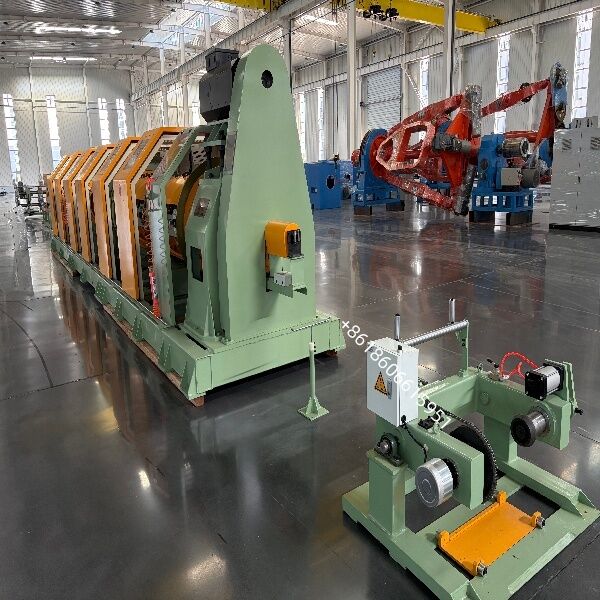

เครื่องตีเกลียวแบบท่อ · รุ่น TG-630/1+6 · สำหรับลวดเหล็กอัดแรงคอนกรีต 1x7 และลวดสลิง 1+6

เครื่องตีเกลียวแบบท่อ 630/1+6 เป็นระบบตีเกลียวความเร็วสูงที่ปราศจากแรงบิด ออกแบบมาสำหรับผู้ผลิตเหล็กอัดแรงคอนกรีต (PC) ตามมาตรฐาน ASTM A416 / A779, EN 10138, GB/T 5224 และ ISO 6934-3 มันวางลวดด้านนอกหกลวด (พันบนแกนม้วนขนาด 630 มม. ที่บรรจุอยู่ภายในท่อหมุน) รอบลวดกลางที่อยู่กับที่ ทำให้เกิดโครงสร้างเกลียว 1x7 มาตรฐานที่ใช้ในการก่อสร้างคอนกรีตแบบอัดแรงหลังการดึงและการอัดแรงล่วงหน้า

เนื่องจากแกนม้วนจ่ายหมุนไปพร้อมกับท่อแทนที่จะหมุนสวนทางกัน เครื่องจึงไม่สร้างแรงบิดย้อนกลับให้กับลวดแต่ละเส้น ผลลัพธ์ที่ได้คือเกลียวที่มีระยะพิทช์สม่ำเสมอ เส้นผ่านศูนย์กลางคงที่ การคลายตัวต่ำ และประสิทธิภาพการยึดเกาะกับคอนกรีตที่ดีเยี่ยม — คุณสมบัติสามประการที่กำหนดว่าเกลียวจะผ่านการทดสอบแรงดึงและการคลายความเค้นหรือไม่

การประกันคุณภาพและการบริการหลังการขาย
การทดสอบการยอมรับจากโรงงาน (FAT)
เดินเครื่องโดยไม่มีโหลด ≥ 2 ชั่วโมง ที่ 1200 รอบ/นาที, การสั่นสะเทือน ≤ 2.8 มม./วินาที
ความแม่นยำของระยะพิทช์ตีเกลียว ≤ ± 1% ในระยะ 100 ม.
เสถียรภาพแรงดึง ≤ ± 5% ในระยะ 8 ชั่วโมง
เส้นผ่านศูนย์กลางเกลียวภายใน ± 0.15 มม., ความไม่กลม > 3%
ทดสอบวงจรความปลอดภัยตาม ISO 13849-1, Cat. 3
เอกสารและการสนับสนุน
แบบ GA, P&ID, แผนภาพไฟฟ้า, รายการขั้วต่อ
คู่มือการใช้งานและการบำรุงรักษา (EN / CN / RU / ES)
รายการอะไหล่พร้อมรหัส OEM, รายการเครื่องมือ, ใบรับรอง CE
การติดตั้ง ณ สถานที่, การทดสอบการเดินเครื่อง และการฝึกอบรมผู้ปฏิบัติงาน
รับประกัน 12 เดือน, จัดส่งอะไหล่ภายใน 72 ชั่วโมงจากสต็อก
การวินิจฉัยระยะไกลผ่าน VPN / TeamViewer

ทิศทางการทำงาน:

เครื่องด้านขวา คือ หันหน้าเข้าหาอุปกรณ์ที่ทำงาน ด้านซ้ายเป็นแกนม้วนจ่าย และด้านขวาเป็นแกนม้วนรับ

สี:

ตัวเครื่องหลัก: RAL 6021 เขียวอ่อน (ผิวเคลือบแบบริ้ว)
ส่วนที่หมุน: RAL 1037 เหลืองสด
ตัวป้องกันหลัก: RAL 6021 เขียวอ่อน (ผิวเคลือบแบบริ้ว)
แผงประตูเลื่อน: RAL 1037 เหลืองสด
ด้านในของตัวป้องกัน: RAL 1013 ขาวมุก
กล่องควบคุม: RAL 7032 เทาหินกรวด
