รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Beyde
ได้รับการรับรอง: CE
หมายเลขรุ่น: 630/1+6
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุภัณฑ์เพื่อความปลอดภัย
เวลาการส่งมอบ: 90 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 200 ชุด/ปี
การใช้งาน: |
การลากสาย |
ชื่อ: |
เครื่องพันท่อ |
แอปพลิเคชัน: |
เหล็ก, ACSR และ AAAC, ลวดอัล |
วัสดุลวด: |
เหล็ก,ทองแดง |
กระสวยรับที่เล็กที่สุด: |
PN800 |
ความสูงตรงกลางเครื่อง: |
700มม |
กระสวยจ่ายเงินกลาง: |
PN400-PN630 |
พลัง: |
220/380 |
ขนาดกระสวยรับ: |
ภงด.800-ภงด.1600 |
บมจ: |
ซี่/เมนส์ |
เส้นผ่านศูนย์กลางลวดเปลือยขั้นต่ำ: |
1 มม |
เส้นผ่านศูนย์กลางลวดเปลือยสูงสุด: |
5มม |
การรับประกัน: |
12 เดือน |
การใช้งาน: |
การลากสาย |
ชื่อ: |
เครื่องพันท่อ |
แอปพลิเคชัน: |
เหล็ก, ACSR และ AAAC, ลวดอัล |
วัสดุลวด: |
เหล็ก,ทองแดง |
กระสวยรับที่เล็กที่สุด: |
PN800 |
ความสูงตรงกลางเครื่อง: |
700มม |
กระสวยจ่ายเงินกลาง: |
PN400-PN630 |
พลัง: |
220/380 |
ขนาดกระสวยรับ: |
ภงด.800-ภงด.1600 |
บมจ: |
ซี่/เมนส์ |
เส้นผ่านศูนย์กลางลวดเปลือยขั้นต่ำ: |
1 มม |
เส้นผ่านศูนย์กลางลวดเปลือยสูงสุด: |
5มม |
การรับประกัน: |
12 เดือน |

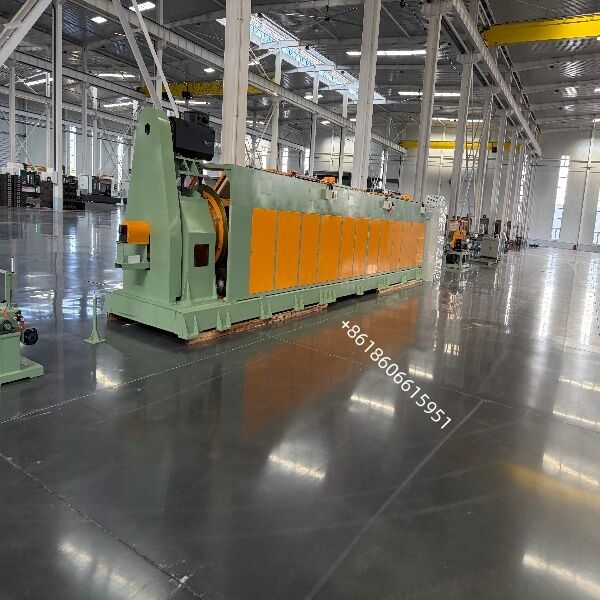

เครื่องพันเกลียวแบบท่อ เครื่องพันเกลียวเหล็กอัดแรง เครื่องพันเกลียว 630/1+6
เครื่องพันเกลียวแบบท่อความเร็วสูงสำหรับการผลิตเหล็กอัดแรง 1x7 (PC strand) และลวดสลิงสแตนเลส/เคลือบสังกะสี 1+6 ลวดหกเส้นจะจ่ายออกจากด้านในของท่อหมุน บิดรอบลวดกลางโดยไม่มีแรงบิด และออกจากเกลียวที่เสถียรทางเรขาคณิตและคลายความเค้นแล้ว ด้วยความเร็วของกรงสูงสุด 1200 รอบต่อนาที
ภาพรวมผลิตภัณฑ์
เครื่องพันเกลียวแบบท่อ · รุ่น TG-630/1+6 · สำหรับเหล็กอัดแรงคอนกรีต 1x7 และลวดสลิง 1+6
เครื่องพันเกลียวแบบท่อ 630/1+6 เป็นระบบพันเกลียวความเร็วสูงที่ปราศจากแรงบิด ออกแบบมาสำหรับผู้ผลิตเหล็กอัดแรงคอนกรีต (PC) ตามมาตรฐาน ASTM A416 / A779, EN 10138, GB/T 5224 และ ISO 6934-3 มันวางลวดด้านนอกหกลวด (พันบนแกนม้วนขนาด 630 มม. ที่บรรจุอยู่ภายในท่อหมุน) รอบลวดกลางที่อยู่กับที่ สร้างโครงสร้างเกลียวมาตรฐาน 1x7 ที่ใช้ในการก่อสร้างคอนกรีตแบบอัดแรงหลังการดึงและก่อนการดึง
เนื่องจากแกนม้วนจ่ายหมุนไปพร้อมกับท่อแทนที่จะหมุนสวนทางกัน เครื่องจึงไม่สร้างแรงบิดย้อนกลับให้กับลวดแต่ละเส้น ผลลัพธ์ที่ได้คือเกลียวที่มีระยะพิทช์สม่ำเสมอ เส้นผ่านศูนย์กลางคงที่ การคลายตัวต่ำ และประสิทธิภาพการยึดเกาะกับคอนกรีตที่ดีเยี่ยม ซึ่งเป็นคุณสมบัติสามประการที่กำหนดว่าเกลียวจะผ่านการทดสอบแรงดึงและการคลายความเค้นหรือไม่
| เส้นผ่านศูนย์กลางลวดเดี่ยว | Ø 1.0 มม. - Ø 5.0 มม. สำหรับ ST |
| เส้นผ่านศูนย์กลางการพันเกลียวสูงสุด | Ø 17 มม. สูงสุด |
| ช่วงระยะพิทช์การพันเกลียว | 30 - 500 มม. (ปรับได้แบบ Stepless) |
| ความเร็วรอบสูงสุดของกรง | 550 รอบ/นาที (ความเร็วการผลิตจริง) |
| ช่วงความเร็วเชิงเส้น | 20-120 ม./นาที |
| เส้นผ่านศูนย์กลางล้อ Capstan | Ø 1200 + Ø 1200 มม. |
| ขนาดแกนม้วนจ่ายในกรง | PND630 |
| ขนาดแกนม้วนรับ | PN800-PN1600 |
| ขนาดแกนม้วนจ่ายกลาง | PND630 |
| กำลังมอเตอร์หลัก | 55 กิโลวัตต์ |
| กำลังมอเตอร์ Capstan | 30 กิโลวัตต์ |
| กำลังมอเตอร์รับ | 5.5 กิโลวัตต์ |
| ยี่ห้อตลับลูกปืน | HRB |
| ยี่ห้ออุปกรณ์แรงดันต่ำ | SCHNEIDER |
| ยี่ห้อส่วนประกอบนิวเมติก | AIRTAC |
| ยี่ห้อมอเตอร์ขับเคลื่อนหลัก | (CHINESE TOP) |
| ยี่ห้อมอเตอร์รับ | (CHINESE TOP) |
| PLC | SIE/MENS |
| หน้าจอสัมผัส | SIE/MENS |
| เกรดโบลต์ | ≥ 8.8 คลาส |
การประกันคุณภาพและการบริการหลังการขาย
การทดสอบการยอมรับจากโรงงาน (FAT)
ทำงานโดยไม่มีโหลด ≥ 2 ชั่วโมง ที่ 1200 รอบ/นาที, การสั่นสะเทือน ≤ 2.8 มม./วินาที
ความแม่นยำของระยะพิทช์ ≤ ± 1% ในระยะ 100 ม.
เสถียรภาพของแรงดึง ≤ ± 5% ในระยะ 8 ชั่วโมง
เส้นผ่านศูนย์กลางเกลียวภายใน ± 0.15 มม., ความเป็นวงรีไม่เกิน 3%
ทดสอบวงจรความปลอดภัยตาม ISO 13849-1, Cat. 3
เอกสารและการสนับสนุน
แบบ GA, P&ID, แผนผังไฟฟ้า, รายการขั้วต่อ
คู่มือการใช้งานและการบำรุงรักษา (EN / CN / RU / ES)
รายการอะไหล่พร้อมรหัส OEM, รายการเครื่องมือ, ใบรับรอง CE
การติดตั้ง ณ สถานที่, การทดสอบการเดินเครื่อง และการฝึกอบรมผู้ปฏิบัติงาน
รับประกัน 12 เดือน, จัดส่งอะไหล่สำรองจากสต็อกภายใน 72 ชั่วโมง
การวินิจฉัยระยะไกลผ่าน VPN / TeamViewer
