เครื่องตัดเชือกท่อ เครื่องบิดเชือกสายเหล็ก

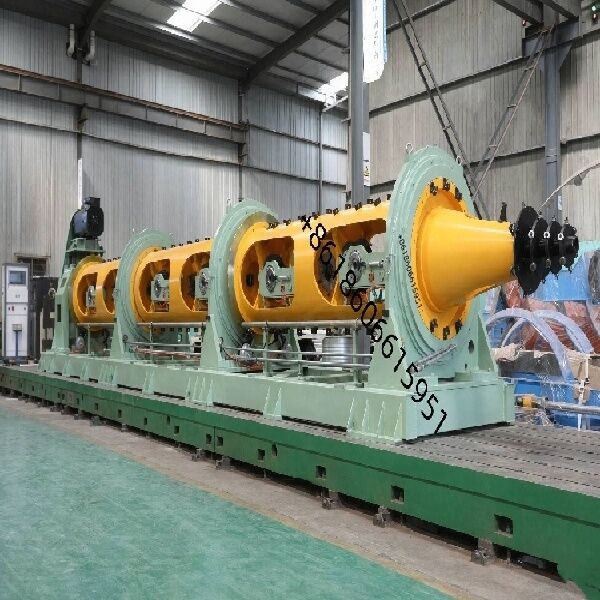

เครื่องจักรพันสายเคเบิลแบบท่อ เครื่องจักรบิดเกลียวลวดเหล็ก เครื่องปิดเกลียวเชือก

ข้อมูลจำเพาะ
เครื่องจักรพันสายเคเบิลแบบท่อความเร็วสูง ออกแบบมาสำหรับการพันสายเหล็ก สายทองแดง สายอลูมิเนียม และตัวนำสายเคเบิลต่างๆ มีการใช้งานอย่างแพร่หลายในการผลิตเชือกเหล็ก สายไฟ สายควบคุม สายสื่อสาร และสายเคเบิลพิเศษ
ด้วยความเร็วรอบสูง การทำงานที่เสถียร การสั่นสะเทือนต่ำ และประสิทธิภาพการพันที่แม่นยำ เครื่องจักรนี้รับประกันคุณภาพผลิตภัณฑ์ที่ยอดเยี่ยมและประสิทธิภาพการผลิตที่สูง โครงสร้างแบบท่อที่แข็งแรง ระบบส่งกำลังขั้นสูง และระบบควบคุมไฟฟ้าที่เชื่อถือได้ ทำให้เหมาะสำหรับการผลิตภาคอุตสาหกรรมอย่างต่อเนื่อง
เครื่องจักรสามารถปรับแต่งได้ตามเส้นผ่านศูนย์กลางลวด โครงสร้างสาย การพันม้วน และข้อกำหนดการผลิต

พารามิเตอร์ทางเทคนิคหลัก

6กรงพันม้วน

• ข้อมูลจำเพาะม้วนป้อนเข้า: PND630 มม.
• ความเร็วรอบสูงสุดของกรง: 700 รอบ/นาที
• กำลังมอเตอร์หลัก: 55 กิโลวัตต์ (AC)
• วิธีการปรับความตึงของแท่นวาง: การปรับความตึงแบบ Hysteresis; ปรับออนไลน์ได้
• การโหลด/ยกเลิกการโหลดม้วน: การปลด/จับยึดด้วยระบบนิวแมติก; กลไกป้องกันการหมุนย้อนแบบสองกระบอกสูบ
• การป้องกันสายขาด: เซ็นเซอร์แบบสัมผัส
• วิธีการรองรับกรง: ชุดเรือนตลับลูกปืนสองชุด (การกำหนดค่า 3+3)
• การหล่อลื่นเรือนตลับลูกปืน: การหล่อลื่นแบบอ่างน้ำมัน/หมุนเวียน; การตรวจสอบอุณหภูมิสูง; การปิดเครื่องอัตโนมัติ
• การร้อยสายเข้ากรง: การร้อยสายจากภายนอก; การนำเข้าที่สะดวก
• วัสดุรูนำสาย: ไส้ทังสเตนคาร์ไบด์
• วิธีการขับเคลื่อนกรง: การขับเคลื่อนด้านหลัง; การติดตั้งแนวตั้ง
• วิธีการเบรก: เบรกดิสก์แบบนิวแมติก
• วิธีการหยุดสายขาด: ตัวกระตุ้นแบบสัมผัส (แกนล่าง)
• การจัดการม้วนป้อนเข้าบนแท่นวาง: การจับยึด/ปลดด้วยระบบนิวแมติก; การป้องกันการหมุนย้อนแบบสองกระบอกสูบ; การโหลด/ยกเลิกการโหลดม้วนด้วยเครนที่ลูกค้าจัดหาให้
• ความตึงของม้วนป้อนเข้าบนแท่นวาง: การปรับความตึงแบบ Hysteresis; ค่าความตึงตั้งค่าผ่านหน้าจอสัมผัสและปรับออนไลน์ได้
• โครงสร้างแท่นป้อนเข้า: โครงสร้างเชื่อมแบบรวม; ความแม่นยำในการตัดเฉือนสูง; ความแข็งแรงเชิงกลสูง; ทนทานและไม่เสียรูป
• โครงสร้างรองรับกรง: โครงสร้างท่อแบบรวมสามส่วน (2+2+2); ตลับลูกปืนขนาดใหญ่สามชุดรองรับส่วนกลางและส่วนปลายทางออก; การเชื่อมต่อแบบหน้าแปลน
• วิธีการหล่อลื่น: ปั๊มน้ำมันอิสระพร้อมน้ำมันหมุนเวียน; ทำหน้าที่ทั้งการหล่อลื่นและการระบายความร้อน
• การตรวจสอบอุณหภูมิสูงสำหรับตลับลูกปืนขนาดใหญ่; การปิดเครื่องอัตโนมัติพร้อมการแจ้งเตือน HMI
• วิธีการเบรก: ระบบเบรกดิสก์แบบนิวแมติกแบบแบน; การทำงานร่วมกับ PLC ซึ่งเกี่ยวข้องกับตัวควบคุมมอเตอร์เซอร์โว/VFD, ตัวต้านทานเบรก และเบรกแบบนิวแมติก เพื่อดำเนินการหยุดช้า, หยุดเร็ว และหยุดฉุกเฉิน; รับประกันการซิงโครไนซ์ของระบบ
• ยูนิตหลักมีคุณสมบัติการเดินสายภายนอก; รูนำสาย Ø17 มม.
• การ์ดนิรภัย: โครงสร้างประตูเลื่อนตามแนวแกน; การเปิด/ปิดด้วยระบบนิวแมติก; แผงดูดซับเสียงในตัว; รวมถึงการล็อคนิรภัย (หยุดเครื่องเมื่อประตูเปิด)
• แผ่นรวบรวมสาย: ชุดประกอบด้วยแผ่นกระจาย 6 รู และอุปกรณ์ขึ้นรูปเบื้องต้น

ระบบควบคุมไฟฟ้า

• แหล่งจ่ายไฟ: ระบบสามเฟส ห้าสาย; 380V (±10%), 50Hz.
• เครื่องจักรใช้ระบบขับเคลื่อนมอเตอร์แบบกระจาย (ใช้มอเตอร์อินเวอร์เตอร์ควบคุมด้วยเซอร์โว) มอเตอร์เซอร์โวมอเตอร์ AC แต่ละตัวถูกควบคุมโดยไดรฟ์ความถี่แปรผัน (VFD) การควบคุมระบบโดยรวมจัดการโดย PLC ร่วมกับอินเทอร์เฟซหน้าจอสัมผัส; ยูนิตหลักจะเริ่มทำงานหลังจากหน่วงเวลาตามสัญญาณเตือนด้วยเสียง
• เครื่องจักรมีคุณสมบัติด้านการป้องกันดังต่อไปนี้:
• สัญญาณเตือนความผิดปกติของ VFD.
• การป้องกันการโอเวอร์โหลดสำหรับกลไกการรับเข้า/การเคลื่อนที่ และการป้องกันแหล่งจ่ายไฟ.
• การป้องกันแรงดันลมต่ำ.
• การป้องกันสายขาด.
• ติดตั้งมิเตอร์วัดพลังงานอัจฉริยะ.
• สงวนอินเทอร์เฟซ Ethernet สำหรับการรวบรวมข้อมูล.
• ผู้จัดจำหน่ายมีหน้าที่รับผิดชอบการเดินสายและเคเบิลภายในทั้งหมดภายในตัวเครื่องจักรและตู้ควบคุมไฟฟ้า ลูกค้ามีหน้าที่รับผิดชอบการเดินสายและเคเบิลทั้งหมดระหว่างยูนิตเครื่องจักร ระหว่างเครื่องจักรกับตู้ควบคุมไฟฟ้า และระหว่างตู้ควบคุมไฟฟ้า
