คอลัมน์ภาระหนัก การจ่ายและการรับ: ออกแบบเพื่อความมั่นคงของภาระสูงสุด

การจ่ายและการรับน้ำหนักของคอลัมน์สำหรับงานหนัก: ออกแบบมาเพื่อความเสถียรในการบรรทุกสูงสุด

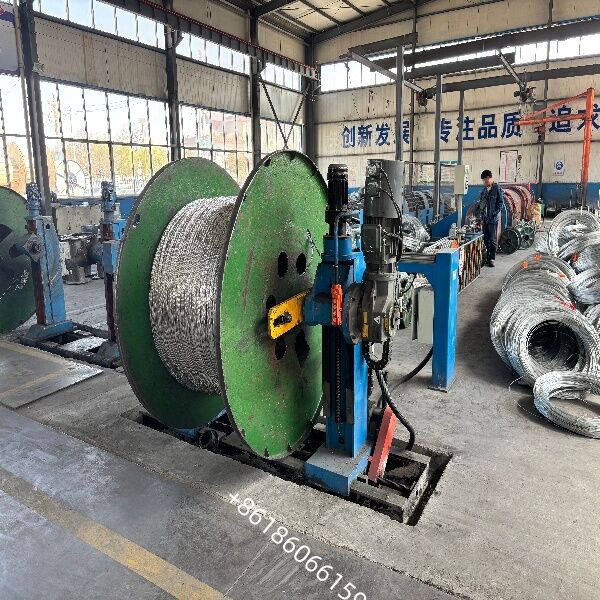

หน่วยจ่ายออกและนำขึ้นแบบคอลัมน์ (หรือที่รู้จักในชื่อเครื่องจ่าย/นำขึ้นแบบคอลัมน์คู่หรือโครงสำหรับตั้งสิ่งของ) เป็นอุปกรณ์เสริมที่จำเป็นในสายการผลิตสายเคเบิลที่ใช้เพื่อจัดการกับม้วนงานขนาดใหญ่และงานหนัก (กระสวย/กลอง) พวกเขาใช้เสาอิสระสองเสาซึ่งมีความสามารถในการยกแนวตั้งและการเปิด/ปิดแนวนอนด้วยมอเตอร์ เพื่อยึดและยึดรูตรงกลางของใบมีดพวง ช่วยให้การจ่ายสายเคเบิล (คลี่คลาย) และการนำขึ้น (ม้วน) เป็นไปอย่างราบรื่น

**คุณสมบัติโครงสร้างที่สำคัญ**

**ส่วนรองรับเสาคู่:** มีโครงสร้างเสาเหล็กแผ่นเชื่อม มอเตอร์ขับเคลื่อนลีดสกรูหรือโซ่เพื่อควบคุมการเคลื่อนที่ในแนวตั้งและแนวนอนของเสา รองรับวงล้อที่มีความกว้างและเส้นผ่านศูนย์กลางต่างๆ (โดยทั่วไปจะมีตั้งแต่ PN800 ถึง PN3150 หรือใหญ่กว่า)

**การแคลมป์แบบไร้เพลา:** รอกม้วนได้รับการยึดไว้ด้วยกรวยแคลมป์ (หัวจับตรงกลาง) ที่ปลายทั้งสองข้าง ทำให้ไม่จำเป็นต้องสอดเพลาแข็งที่มีน้ำหนักมาก ช่วยให้มั่นใจถึงประสิทธิภาพในการเปลี่ยนใบมีดพวงสูงและเหมาะสำหรับการใช้งานหนัก

**การออกแบบแบบเคลื่อนที่ได้ (อุปกรณ์เสริม):** ยูนิตแบบพอร์ทัล/โครงสำหรับตั้งสิ่งของขนาดใหญ่สามารถเคลื่อนที่ไปมาบนรางพื้นเพื่อปรับให้เข้ากับการเปลี่ยนแปลงความยาวสายการผลิต หรือเพื่อซิงโครไนซ์กับอุปกรณ์อื่นๆ (เช่น การลากตัวหนอน)

**ระบบแรงดึงและการเคลื่อนที่:**

**ผลตอบแทน:** โดยทั่วไปจะติดตั้งดิสก์เบรกแบบกลไก เบรกอนุภาคแม่เหล็ก หรือระบบควบคุมแรงบิดของมอเตอร์เพื่อรักษาแรงตึงขณะคลี่คลาย

**การนำเข้า:** นำเสนอเซอร์โวอิสระหรือมอเตอร์ที่ควบคุมด้วย VFD และระบบการเคลื่อนที่ที่แม่นยำเพื่อให้แน่ใจว่าการพันเป็นชั้น ๆ เป็นไปอย่างเรียบร้อย และป้องกัน "การเหลื่อม"

**บทบาทในสายการผลิต**

**ในฐานะที่เป็นหน่วยจ่ายออก:** ตำแหน่งที่จุดเริ่มต้นของเครื่องพันเกลียวแบบท่อ ตัวตีเกลียวแบบแข็ง/แบบดาวเคราะห์ หรือสายการอัดรีด ให้แรงตึงในการคลี่คลายที่มั่นคงสำหรับม้วนตัวนำหรือแกนสายเคเบิลขนาดใหญ่ ป้องกันการพันหลวมหรือการเสียดสีที่พื้นผิว

**ในฐานะที่เป็นหน่วย Take-up:** ซึ่งวางตำแหน่งไว้ที่ส่วนท้ายของสายเคเบิล การอัดขึ้นรูป การหุ้มเกราะ หรือการม้วนกลับ โดยจะพันสายเคเบิลที่เสร็จแล้วไว้บนม้วนขนาดใหญ่อย่างเรียบร้อยในระยะห่างที่กำหนด อำนวยความสะดวกในการจัดเก็บและการขนส่ง สายการกรอ/ทดสอบแบบอิสระ: ทำงานเป็นหน่วยจ่ายและรับขึ้นแบบสแตนด์อโลนสำหรับการตรวจสอบความยาวสายเคเบิล การทดสอบประกายไฟ การมาร์กด้วยอิงค์เจ็ต หรือการถ่ายโอนสปูล

ความแตกต่างจากระบบการจ่ายเงินอื่นๆ

เมื่อเปรียบเทียบกับระบบจ่ายคานยื่นแบบแม่เหล็ก/แบบไม่มีเพลา (รุ่นขนาดเล็ก 500–630): ระบบแบบเสาได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการบรรทุกที่หนักเป็นพิเศษ (ตั้งแต่ 5 ถึง 55 ตัน) และม้วนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ให้ความแข็งแกร่งของโครงสร้างที่เหนือกว่า ในทางตรงกันข้าม แท่นจ่ายผงแม่เหล็กขนาด 500–630 โดยทั่วไปจะใช้สำหรับการพันเกลียวความเร็วสูงขนาดเล็กถึงขนาดกลางหรือกระบวนการอัดรีดต้นน้ำ

เมื่อเปรียบเทียบกับแท่นจ่ายพลังงานไฟฟ้า (แบบใช้เพลา): ระบบแบบคอลัมน์ไม่จำเป็นต้องติดตั้งหรือถอดเพลาระหว่างการเปลี่ยนรอก ทำให้มีระบบอัตโนมัติและความปลอดภัยในระดับที่สูงกว่า ทำให้เหมาะสำหรับการผลิตผลิตภัณฑ์ที่มีหน้าตัดขนาดใหญ่และมีความยาว เช่น สายเคเบิลไฟฟ้าแรงสูงและใต้น้ำ
