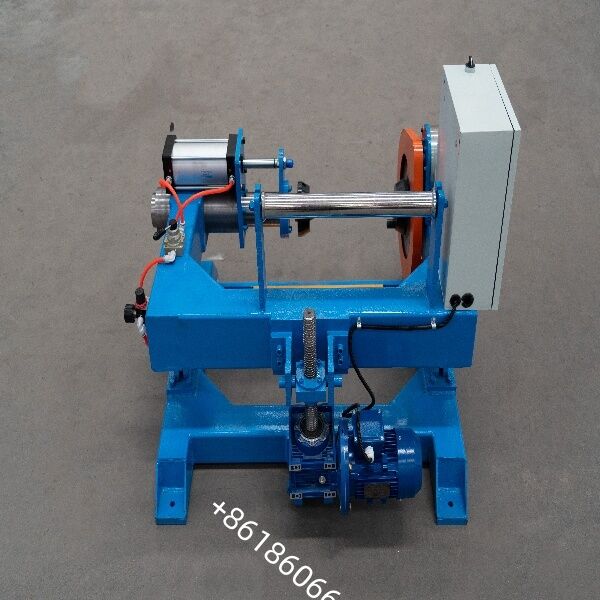

ความละเอียดการจ่ายแม่เหล็ก 500-630: ความตึงเครียดคงที่สําหรับความเร็วสูง Stranding

"การจ่ายคืนแม่เหล็ก 500-630" หมายถึงแท่นจ่ายคืนที่ใช้ผงแม่เหล็กหรือเบรกคัปปลิ้งแม่เหล็ก ออกแบบมาสำหรับวงล้อที่มีเส้นผ่านศูนย์กลางตั้งแต่ Φ500 มม. ถึง Φ630 มม. โดยทั่วไปจะใช้ในขั้นตอนการจ่ายเงินขั้นต้นของอุปกรณ์ เช่น เครื่องพันเกลียวแบบท่อและสายการอัดรีด เพื่อให้การควบคุมแรงตึงมีความเสถียร และป้องกันการพันกันหรือการคลายของสายเคเบิล

**รายละเอียดของข้อกำหนดสำคัญ**

**การจ่ายออกด้วยแม่เหล็ก:**

ขาตั้งจ่ายออกที่ใช้ผงเบรกแม่เหล็กหรือข้อต่อแม่เหล็กเพื่อให้ความตึงแบบพาสซีฟที่ปรับได้และราบรื่น ป้องกันการพันกันของสายไฟที่เกิดจากความเฉื่อย

**500-630:**

ระบุช่วงเส้นผ่านศูนย์กลางใบมีดพวงที่เกี่ยวข้อง โดยเฉพาะ PN500–PN630 (เส้นผ่านศูนย์กลางภายนอกของหน้าแปลนประมาณ 500–630 มม.) บางรุ่นรองรับช่วงที่ปรับได้ตั้งแต่ Φ400–630 มม.

**คุณสมบัติทางเทคนิคทั่วไป (การกำหนดค่าทั่วไป)**

**การควบคุมแรงดึง:**

การเบรกแบบผงแม่เหล็กหรือการมีเพศสัมพันธ์แบบฮิสเทรีซิส ความตึงสามารถปรับได้โดยไม่ต้องมีขั้นตอนผ่านตัวควบคุม (การกำหนดค่าทั่วไป ได้แก่ หน่วยผงแม่เหล็ก 5 กก. หรือ 10 กก.)

**การออกแบบโครงสร้าง:**

ชนิดไม่มีเพลาพร้อมระบบจับยึดแบบปลายคู่ หรือแบบคงที่แบบสถานีเดียวหรือสองสถานี มีระบบจับยึดแบบนิวแมติกและการยก/ลดด้วยไฟฟ้า

**ความจุโหลด:**

น้ำหนักบรรทุกสูงสุดประมาณ 600–1,500 กก. (ขึ้นอยู่กับรุ่นและขนาดรอกโดยเฉพาะ)

**เส้นผ่านศูนย์กลางลวดที่ใช้ได้:**

โดยทั่วไป φ0.3–5.0 มม. (ทองแดง อลูมิเนียม ลวดโลหะผสม ฯลฯ ); ปรับแต่งได้ตามความต้องการของกระบวนการ

**ความเร็วสาย:**

รุ่นพาสซีฟสามารถเข้าถึงความเร็วสูงสุดประมาณ 200 ม./นาที; รุ่นแอคทีฟที่ติดตั้งมอเตอร์ทำให้สามารถควบคุมความเร็วแบบซิงโครไนซ์กับสายการผลิตหลักได้

**ฟังก์ชั่นเสริม:**

การตรวจจับสายไฟขาด/การหยุดอัตโนมัติ การป้องกันขีดจำกัดบนและล่าง และการปรับความตึง/การเชื่อมโยงระบบผ่านหน้าจอสัมผัสและ PLC

1. ในเครื่องพันเกลียวแบบท่อ
บทบาท: การจ่ายเงินส่วนกลาง + แหล่งที่มาของความตึงเครียดก่อนการจ่ายเงินหลายหัว
การจ่ายเงินส่วนกลาง
ป้อนลวดเส้นเดียวตรงกลาง (แกนเหล็ก แกนทองแดง ใยแก้วนำแสง ฯลฯ) เข้าไปในด้านในของตัวท่อ
การเบรกอนุภาคแม่เหล็กให้แรงตึงคงที่พร้อมความสามารถในการบิดกลับ เมื่อรวมกับการหมุนด้วยความเร็วสูงของตัวท่อ จะช่วยป้องกันไม่ให้เส้นลวดส่วนกลางคลายตัวหรือบางลงเนื่องจากแรงเหวี่ยงหนีศูนย์
การจ่ายเงินหลายหัว
แท่นจ่ายอนุภาคแม่เหล็กอิสระได้รับการกำหนดค่าสำหรับสายไฟเดี่ยวหลายเส้นที่ส่วนทางเข้าของเครื่องพันเกลียวหลัก
ความตึงของสายไฟแต่ละเส้นสามารถปรับได้อย่างอิสระ ทำให้มั่นใจได้ถึงแรงตึงที่สม่ำเสมอตลอดเกลียว ระยะห่างของการพันเกลียวที่สม่ำเสมอ และความกลมที่ยอดเยี่ยมของผลิตภัณฑ์สำเร็จรูป

ฟังก์ชั่นที่สำคัญ:
ป้องกันไม่ให้สายกลาง "เดิน" หรือ "หลวม"
ลดอัตราการแตกหักของสายไฟ รองรับการทำงานด้วยความเร็วสูงเกิน 1,000 RPM
ลดความเครียดภายในและการสปริงกลับหลังการพันเกลียว

2. ในสายการอัดรีด
บทบาท: ตัวปรับความตึงส่วนหน้าสำหรับการผลิตฉนวน/เปลือก
ใช้ในระหว่างขั้นตอนการจ่ายเงินก่อนที่แกนหรือตัวนำหุ้มฉนวนจะเข้าสู่เครื่องอัดรีด
การเบรกด้วยอนุภาคแม่เหล็กจะต่อต้านแรงเฉื่อยของใบมีดพวง ทำให้ลวดเข้าไปในหัวอัดขึ้นรูปที่ความตึงคงที่ ดังนั้นจึงป้องกัน:
ความเยื้องศูนย์ของชั้นฉนวน
ความหนาของผนังไม่สม่ำเสมอ
ข้อบกพร่องที่พื้นผิว เช่น ลวดลาย "ไม้ไผ่" หรือรอยสะท้าน

ฟังก์ชั่นที่สำคัญ:
รับประกันความสม่ำเสมอของเส้นผ่านศูนย์กลางภายนอกที่อัดขึ้นรูป
ลดการสะสมของลวดหรือการทำให้บางระหว่างรอบการสตาร์ท-สต็อป

3. ใน Stranders แข็ง / Stranders ดาวเคราะห์
บทบาท: หน่วยการจ่ายเงินล่วงหน้าและการจ่ายเงินเสริม
ทำหน้าที่เป็นแท่นจ่ายล่วงหน้าเพื่อป้อนม้วนลวดเดี่ยวหลายม้วนเข้าไปในกรงตีเกลียวได้อย่างราบรื่น
ให้แรงดึงที่อ่อนโยนและปราศจากแรงกระแทกในระหว่างการพันเกลียวของตัวนำหน้าตัดขนาดใหญ่ (เช่น ACSR, สายเคเบิลขนาดใหญ่) ที่ความเร็วต่ำ ปกป้องตัวนำอะลูมิเนียมหรือทองแดงแบบอ่อนจากการเสียรูปเนื่องจากการยืดตัว ฟังก์ชั่นที่สำคัญ:
รองรับตัวนำที่มีความยืดหยุ่นขนาดใหญ่และควั่น
ซิงโครไนซ์การติดตามการเริ่ม/หยุดและแรงดึงกับเครื่องจักรหลัก

4. ในเครื่องวาดลวด
บทบาท: การจ่ายบัฟเฟอร์ก่อนการวาดแบบหยาบหรือขั้นกลาง
จ่ายวัตถุดิบจากแกนม้วนขนาดใหญ่ (Φ500–630 มม.) ก่อนขั้นตอนการดึงแบบหยาบหรือขั้นกลาง
การเบรกด้วยอนุภาคแม่เหล็กจะดูดซับความเฉื่อยของแกนม้วนสาย ป้องกันการพันของสายไฟ ("หนีออก") และการแตกหัก
ฟังก์ชั่นที่สำคัญ:
ปกป้องดายและยืดอายุการใช้งานของดายวาด
ปรับปรุงความเสถียรของความเร็วในการวาด

5. ในเครื่องอัดก้อน
บทบาท: การควบคุมความตึงที่แม่นยำสำหรับตัวนำแบบยืดหยุ่น
ใช้สำหรับการจ่ายคืนลวดทองแดง ลวดดีบุก หรือโลหะผสมเนื้อละเอียดที่ยืดหยุ่นได้ในระหว่างการพัน/การพันเกลียว
โหมดแรงตึงต่ำป้องกันการยืดหรือการแตกหักของสายไฟขนาดเล็ก เหมาะสำหรับสายไฟละเอียดพิเศษ สายไฟเกรดทางการแพทย์ และสายไฟอิเล็กทรอนิกส์
ฟังก์ชั่นที่สำคัญ:
เหมาะสำหรับสายไฟละเอียด (φ0.03–φ1.0มม.)
ช่วยเพิ่มความกลมและความยืดหยุ่นของเส้นลวดที่พันกัน

6. ในเครื่องต๊าป/เข้าเล่ม
บทบาท: เทปหรือสายไฟแรงดึงคงที่
ให้แรงตึงในการคลี่คลายที่มั่นคงสำหรับวัสดุ เช่น เทปไมกา เทปโพลีเอสเตอร์ และผ้าไม่ทอ
ป้องกันเทปย่น ทับซ้อนกัน หรือหลุด ช่วยให้มั่นใจในคุณภาพของฉนวนหรือชั้นป้องกัน
ฟังก์ชั่นที่สำคัญ:
ช่วยให้การติดเทปราบรื่นไม่มีฟองอากาศ
ซิงโครไนซ์กับเครื่องหลัก การชดเชยความตึงอัตโนมัติ

7. ในเส้น Take-up / Rewinding
บทบาท: หน่วยจ่ายความตึงเครียดที่แม่นยำ
ทำหน้าที่เป็นหน่วยจ่ายผลตอบแทนระหว่างกระบวนการต่างๆ เช่น การกรอกลับ การตรวจสอบ และการมาร์กอิงค์เจ็ท
ตรวจสอบให้แน่ใจว่าลวดไม่บิดหรือเสียรูปในระหว่างกระบวนการกรอ
ฟังก์ชั่นที่สำคัญ:
เหมาะสำหรับการกรอกลับสายเคเบิลสำเร็จรูปและตัวนำกึ่งสำเร็จรูปอย่างแม่นยำ
รักษาความตึงของวงปิดที่จับคู่กับชุดหยิบขึ้น
