รายละเอียดสินค้า
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุภัณฑ์เพื่อความปลอดภัย
เวลาการส่งมอบ: 90 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 200 ชุด/ปี

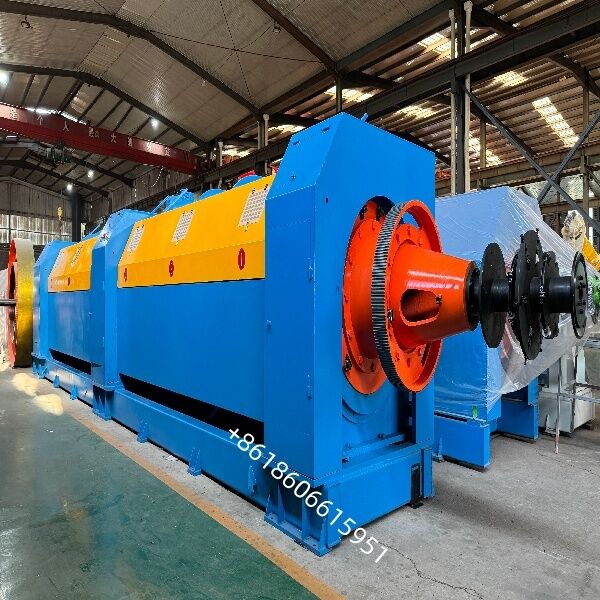

Tubular Strander ที่มีความแม่นยำสูงเพื่อคุณภาพสายเคเบิลที่เหนือกว่าไปยังแอฟริกาใต้
**พื้นที่การสมัครที่สำคัญ**
อุปกรณ์นี้ใช้เป็นหลักสำหรับการพันเกลียวและสายเคเบิลของวัสดุต่อไปนี้:
ตัวนำโลหะ: ลวดทองแดง ลวดอลูมิเนียม และลวดเหล็ก
ผลิตภัณฑ์เคเบิล: อะลูมิเนียมตัวนำเหล็กเสริมแรง (ACSR), สายกราวด์แบบออปติก (OPGW), สายเคเบิลควบคุม, เชือกลวด, สายยาง ฯลฯ
แกนหุ้มฉนวน: สามารถเดินสายเคเบิลและพันแกนพลาสติกหรือแกนหุ้มด้วยยางได้เมื่อติดตั้งชุดเทป
**โครงสร้างหลักและส่วนประกอบ**
เส้นตีเกลียวแบบท่อทั่วไปประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:
ระบบจ่ายออก: แท่นจ่ายจ่ายส่วนกลางและที่ยึดกระสวยแบบแท่นวางที่อยู่ภายในท่อ
ยูนิตหลัก (ตัวท่อ): ตัวทรงกระบอกเชื่อมรองรับด้วยตลับลูกปืนขนาดใหญ่ สมดุลแบบไดนามิกเพื่อการทำงานที่ความเร็วสูงและมีเสียงรบกวนต่ำ
อุปกรณ์เสริม: ตัวยึดแม่พิมพ์แบบสองเท่า ตัวนับความยาว และระบบหล่อลื่น
การดึงออกและการรับขึ้น: กว้าน หน่วยการรับขึ้น และกลไกการเคลื่อนที่
ระบบควบคุม: โดยทั่วไปแล้ว โมเดลสมัยใหม่จะใช้การควบคุม PLC + HMI ซึ่งทำให้มีคุณสมบัติต่างๆ เช่น การปรับความยาวเลย์แบบไม่มีขั้นตอน การหยุดอัตโนมัติเมื่อสายไฟขาด และการควบคุมแรงตึงอย่างต่อเนื่อง
การกำหนดค่าเสริม: อุปกรณ์ติดเทป เบรกแรงดึงแบบผงแม่เหล็ก/ฮิสเทรีซิส
**คุณสมบัติทางเทคนิคและข้อดี**
ความเร็วสูงและผลผลิตสูง: โครงสร้างท่อมีความแข็งแกร่งเป็นเลิศ รองรับความเร็วในการหมุนสูง (เกิน 1,500 รอบต่อนาทีสำหรับรุ่นเล็ก) ส่งผลให้ได้ความเร็วในสายการผลิตที่รวดเร็วและกำลังการผลิตสูง
ความแม่นยำและเสถียรภาพ: การรองรับแบริ่งแบบเต็มและการออกแบบท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ช่วยให้การทำงานราบรื่น ความยาวที่สม่ำเสมอ และคุณภาพของผลิตภัณฑ์สูง
ความปลอดภัย: ติดตั้งการตรวจจับการขาดของสายไฟ ระบบเบรกแบบนิวแมติก และระบบกล่องป้องกันที่ครอบคลุม
| เส้นผ่านศูนย์กลางลวดเดี่ยว |
Ø 1.3 มม.- Ø 5.0 มม. สำหรับ Cu Ø 1.7 มม.- Ø 5.0 มม. สำหรับอัล Ø 1.0 มม. - Ø 5.0 มม. สำหรับ ST |
| เส้นผ่านศูนย์กลางการพันเกลียวสูงสุด | Ø 15 มม. สูงสุด |
| ช่วงสนามควั่น | 50 -230 มม. (ปรับได้แบบ Stepless บนหน้าจอสัมผัส) |
| ความเร็วการหมุนสูงสุดของกรง | 450r/min (ความเร็วการผลิตจริง) |
| ช่วงความเร็วเชิงเส้น | 22.5-103.5ม./นาที |
| เส้นผ่านศูนย์กลางล้อกว้าน | Ø 1000+ Ø 1000มม |
| ขนาดกระสวยที่จ่ายออกในกรง | ภงด.630 |
| ขนาดกระสวยหยิบขึ้นมา | PN800-PN1600 |
| ขนาดกระสวยที่จ่ายตรงกลาง | ภงด.630 |
| กำลังมอเตอร์หลัก | 45KW |
| กำลังมอเตอร์กว้าน | 22KW |
| กำลังมอเตอร์รับ | 5.5KW |
ทิศทางการดำเนินงาน:เครื่องจักรทางขวา คือ หันหน้าไปทางการทำงานของอุปกรณ์ การจ่ายเงินทางซ้าย และการหยิบขึ้นทางขวา
สี
ส่วนที่หมุน:สีส้มด้านนอก RAL1028
ตัวเครื่องตัวเครื่อง: RAL5015สีฟ้าสดใส
ส่วนโครงด้านล่าง: RAL9017 ตัวนอกสีดำ
ตู้ควบคุม: RAL7032
