รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Beyde
ได้รับการรับรอง: CE
หมายเลขรุ่น: 1250/1+4
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุภัณฑ์เพื่อความปลอดภัย
เวลาการส่งมอบ: 90 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 200 ชุด/ปี
พิมพ์: |
อัตโนมัติ |
ประเภทเครื่อง: |
ดาวเคราะห์ |
ขนาดกระสวย: |
1250 |
ความเร็วในการหมุน: |
สูงสุด 50 รอบต่อนาที |
ใช้ได้กับ: |
วางขึ้น |
การรับประกัน: |
24 เดือน |
รหัส HS: |
8479400 |
เงื่อนไข: |
ใหม่ |
วัสดุ: |
ลวด Cu, ลวด Al, ลวดเหล็ก |
วัตถุประสงค์: |
วางสายเคเบิล |
ย้อนกลับบิด: |
100% |
เหมาะสำหรับ: |
วางสายเคเบิล |
แกนกลาง: |
400mm2 |
พิมพ์: |
อัตโนมัติ |
ประเภทเครื่อง: |
ดาวเคราะห์ |
ขนาดกระสวย: |
1250 |
ความเร็วในการหมุน: |
สูงสุด 50 รอบต่อนาที |
ใช้ได้กับ: |
วางขึ้น |
การรับประกัน: |
24 เดือน |
รหัส HS: |
8479400 |
เงื่อนไข: |
ใหม่ |
วัสดุ: |
ลวด Cu, ลวด Al, ลวดเหล็ก |
วัตถุประสงค์: |
วางสายเคเบิล |
ย้อนกลับบิด: |
100% |
เหมาะสำหรับ: |
วางสายเคเบิล |
แกนกลาง: |
400mm2 |

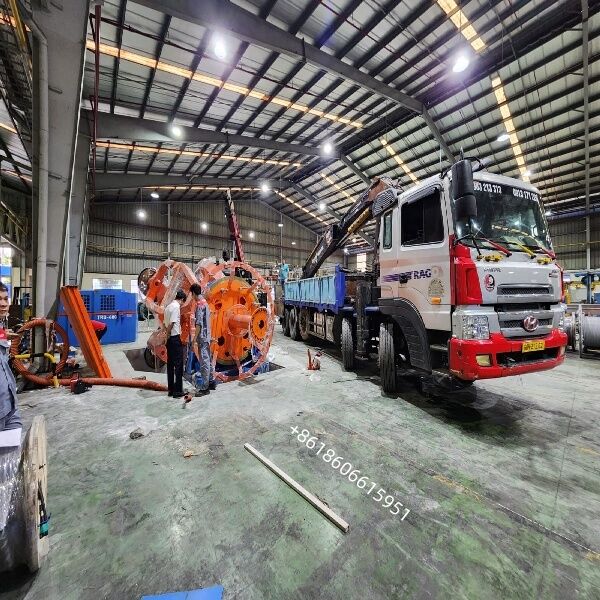

Cable Laying-up Machine 1250/1+4 – 1250mm Bobbin Planetary Cabler
Overview
The CLY-1250/1+4 Planetary Laying-up Machine is designed for cabling / laying-up of multi-core low and medium voltage power cables, control cables, and mining cables. It is suitable for both round and sector-shaped cores (up to 5 cores). The stranding cage is equipped with a 100% back-twist function, ensuring minimal internal stress in the laid-up cable. The entire line is controlled by a PLC + HMI touch screen with inverter-driven motors for precise lay-up pitch and synchronized line speed.
Application
Laying-up of LV/MV power cables (PVC, XLPE insulated)
Control cable and mining cable assembly (2–5 cores)
Suitable for round or pre-spiraled sector-shaped conductors
Optional non-metallic taping (polyester / mica tape) and steel wire armoring
Key Features
Planetary stranding cage (1 central + 4 side bobbins, PN1250) with full back-twist capability
S/Z stranding direction, lay-up pitch stepless adjustable via PLC (300–2500 mm)
Dual-support large bearing structure for high-speed, low-vibration operation
Electric bobbin clamping / releasing, pre-twist function for sector cores
Equipped with non-metallic wrapping head (2-pad, 500–650 rpm) & optional steel armoring
Pneumatic capstan with length metering & auto-stop on fault
Complete safety protections: overload, over-travel, guard door interlock, emergency stop
| Type | 1+3 = 4 Bobbins | 1+4 = 5 Bobbins | ||||
| Model | KP100 | KP125 | KP160 | KP100 | KP125 | KP160 |
| Drum φ[mm] | 1000 | 1250 | 1600 | 1000 | 1250 | 1600 |
| Cable Section for Round Cores [mm2] | 16-240 | 25-300 | 25-300 | 16-240 | 25-300 | 25-300 |
| Cable Section for Sector Cores [mm2] | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
| Cable Section for Pre-Spiral Cores [mm2] | 16-240 | 16-400 | 16-400 | 16-240 | 16-400 | 16-400 |
| Finished Cable φ[mm] | 60 | 80 | 100 | 60 | 80 | 100 |
| Rotor Speed [rpm] | 55 | 36 | 24 | 55 | 30 | 20 |
| Line Speed [m/min] | 60 | 60 | 45 | 60 | 60 | 45 |
| Main Motor Power [kW] | 55 AC | 55 AC | 55 AC | 65 AC | 65 AC | 65 AC |
