รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Beyde
ได้รับการรับรอง: CE
หมายเลขรุ่น: 1250/1+4
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: บรรจุภัณฑ์เพื่อความปลอดภัย
เวลาการส่งมอบ: 90 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 200 ชุด/ปี
ชื่อ: |
วางเครื่อง |
วัสดุลวด: |
บีวี บีวีอาร์ พีวีซี ฯลฯ |
การใช้งาน: |
การเดินสาย |
แรงดันไฟฟ้า: |
110V/220V/240V/380V (50/60Hz) |
สี: |
ปรับแต่ง |
ระยะห่างระหว่างเกลียว (มม.): |
180-3166 |
การหมุนกรง (รอบต่อนาที): |
44 |
การรับประกัน: |
12 เดือน |
มอเตอร์: |
ซีเมนส์ |
อินเวอร์เตอร์: |
ยาสกาว่า ของญี่ปุ่น |
ชื่อ: |
วางเครื่อง |
วัสดุลวด: |
บีวี บีวีอาร์ พีวีซี ฯลฯ |
การใช้งาน: |
การเดินสาย |
แรงดันไฟฟ้า: |
110V/220V/240V/380V (50/60Hz) |
สี: |
ปรับแต่ง |
ระยะห่างระหว่างเกลียว (มม.): |
180-3166 |
การหมุนกรง (รอบต่อนาที): |
44 |
การรับประกัน: |
12 เดือน |
มอเตอร์: |
ซีเมนส์ |
อินเวอร์เตอร์: |
ยาสกาว่า ของญี่ปุ่น |

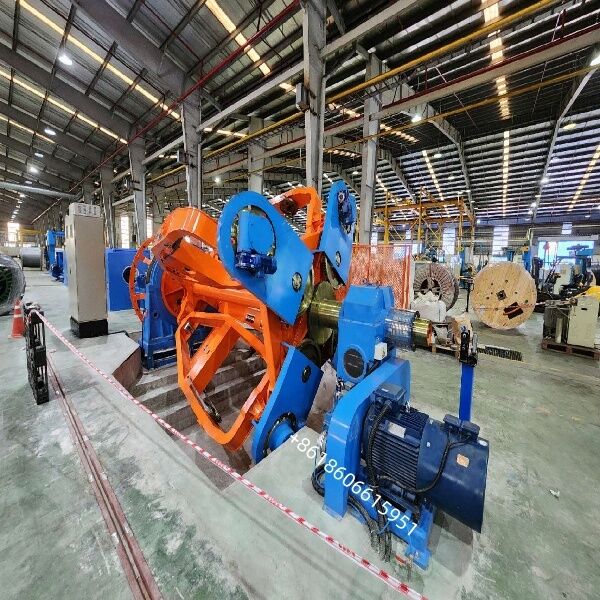

1250/1+4 เครื่องวางสายไฟฟ้า
CLY-1250/1+4 Planetary Laying-up Machine ได้ถูกออกแบบให้ใช้ในการเชื่อม/วางสายไฟฟ้าสายไฟฟ้าระดับความแรงต่ําและกลางหลายแกน, สายไฟฟ้าควบคุม และสายไฟฟ้าเหมืองแร่เหมาะสําหรับทั้งแกนกลมและแกนทรงภาค (สูงสุด 5แกน)กรงติดติดติดติดเครื่องประสิทธิภาพการบิดกลับ 100%, รับประกันความเครียดภายในอย่างน้อยในเคเบิลวางสายทั้งหมดถูกควบคุมโดย Siemens / Delta PLC + HMI หน้าจอสัมผัสกับมอเตอร์ที่ขับเคลื่อน inverter สําหรับความละเอียดการวางตั้งและความเร็วสายร่วมกัน.
การวางสายไฟฟ้า LV/MV (PVC, XLPE ติดกัน)
เครื่องควบคุมสายไฟฟ้าและสายไฟฟ้าเหมืองแร่ (2 อะไหล่)
เหมาะสําหรับตัวนําแบบกลมหรือแบบลวดลมล่วงหน้า
ป้ายกํากับการใช้งาน
✅กล่องติดขวางดาวเคราะห์ (1 กล่องกลาง + 4 กล่องข้าง, PN1250)พร้อมความสามารถในการบิดกลับเต็ม
✅ทิศทางการติดสายทางตะวันออก/ตะวันออก, ระดับความช้าที่วางไว้ได้ปรับโดยไม่มีขั้นตอนผ่าน PLC (300~2500 มม.)
✅ โครงสร้างยางยางขนาดใหญ่ที่มีการสนับสนุนคู่ สําหรับการทํางานที่เร็วและสั่นต่ํา
✅ การจับ / ปล่อยกระบอกลวดไฟฟ้า, ปฏิบัติการก่อนการบิดสําหรับแกนภาค
✅ พร้อมกับหัวห่อที่ไม่เป็นโลหะ (2-pad, 500~650 rpm) และเกราะเหล็กแบบเลือก
✅ ปนูมาติกแคปสตานแคปสตานด้วยการวัดความยาวและหยุดอัตโนมัติเมื่อมีความผิดพลาด
✅ ป้องกันความปลอดภัยอย่างครบถ้วน: อ้วน, ขับขี่, ปิดประตูป้องกัน, หยุดฉุกเฉิน
ภาพรวม
CLY-1250/1+4 Planetary Laying-up Machine ได้ถูกออกแบบให้ใช้ในการเชื่อม/วางสายไฟฟ้าสายไฟฟ้าระดับความแรงต่ําและกลางหลายแกน, สายไฟฟ้าควบคุม และสายไฟฟ้าเหมืองแร่เหมาะสําหรับทั้งแกนกลมและแกนทรงภาค (สูงสุด 5แกน). กรงติดตั้งติดกับฟังก์ชันการบิดกลับ 100% เพื่อให้ความเครียดภายในในเคเบิลที่วางไว้น้อยที่สุดสายทั้งหมดถูกควบคุมโดย Siemens / Delta PLC + HMI หน้าจอสัมผัสกับมอเตอร์ที่ขับเคลื่อน inverter สําหรับความละเอียดการวางตั้งและความเร็วสายร่วมกัน.
การใช้งาน
การวางสายไฟฟ้า LV/MV (PVC, XLPE ติดกัน)
เครื่องควบคุมสายไฟฟ้าและสายไฟฟ้าเหมืองแร่ (2 อะไหล่)
เหมาะสําหรับตัวนําแบบกลมหรือแบบลวดลมล่วงหน้า
ป้ายกํากับการใช้งาน
ลักษณะสําคัญ
✅ กรงขวางดาวเคราะห์ (1 ช่องกลาง + 4 ช่องข้าง, PN1250) พร้อมความสามารถในการบิดหลังเต็ม
✅ทิศทางการวางเส้นทาง S/Z, ระดับการวางเส้นทางสามารถปรับได้โดยไม่มีขั้นตอนผ่าน PLC (300~2500 มม.)
✅ โครงสร้างยางยางขนาดใหญ่ที่มีการสนับสนุนคู่ สําหรับการทํางานที่เร็วและสั่นต่ํา
✅ การจับ / ปล่อยกระบอกลวดไฟฟ้า, ปฏิบัติการก่อนการบิดสําหรับแกนภาค
✅ พร้อมกับหัวห่อที่ไม่เป็นโลหะ (2-pad, 500~650 rpm) และเกราะเหล็กแบบเลือก
✅ ปนูมาติกแคปสตานแคปสตานด้วยการวัดความยาวและหยุดอัตโนมัติเมื่อมีความผิดพลาด
✅ ป้องกันความปลอดภัยอย่างครบถ้วน: อ้วน, ขับขี่, ปิดประตูป้องกัน, หยุดฉุกเฉิน
CLY-1250/1+4 Planetary Laying-up Machine ได้ถูกออกแบบให้ใช้ในการเชื่อม/วางสายไฟฟ้าสายไฟฟ้าระดับความแรงต่ําและกลางหลายแกน, สายไฟฟ้าควบคุม และสายไฟฟ้าเหมืองแร่เหมาะสําหรับทั้งแกนกลมและแกนทรงภาค (สูงสุด 5แกน)กรงติดติดติดติดเครื่องประสิทธิภาพการบิดกลับ 100%, รับประกันความเครียดภายในอย่างน้อยในเคเบิลวางสายทั้งหมดถูกควบคุมโดย Siemens / Delta PLC + HMI หน้าจอสัมผัสกับมอเตอร์ที่ขับเคลื่อน inverter สําหรับความละเอียดการวางตั้งและความเร็วสายร่วมกัน.
การวางสายไฟฟ้า LV/MV (PVC, XLPE ติดกัน)
เครื่องควบคุมสายไฟฟ้าและสายไฟฟ้าเหมืองแร่ (2 อะไหล่)
เหมาะสําหรับตัวนําแบบกลมหรือแบบลวดลมล่วงหน้า
ป้ายกํากับการใช้งาน
✅กล่องติดขวางดาวเคราะห์ (1 กล่องกลาง + 4 กล่องข้าง, PN1250)พร้อมความสามารถในการบิดกลับเต็ม
✅ทิศทางการติดสายทางตะวันออก/ตะวันออก, ระดับความช้าที่วางไว้ได้ปรับโดยไม่มีขั้นตอนผ่าน PLC (300~2500 มม.)
✅ โครงสร้างยางยางขนาดใหญ่ที่มีการสนับสนุนคู่ สําหรับการทํางานที่เร็วและสั่นต่ํา
✅ การจับ / ปล่อยกระบอกลวดไฟฟ้า, ปฏิบัติการก่อนการบิดสําหรับแกนภาค
✅ พร้อมกับหัวห่อที่ไม่เป็นโลหะ (2-pad, 500~650 rpm) และเกราะเหล็กแบบเลือก
✅ ปนูมาติกแคปสตานแคปสตานด้วยการวัดความยาวและหยุดอัตโนมัติเมื่อมีความผิดพลาด
✅ ป้องกันความปลอดภัยอย่างครบถ้วน: อ้วน, ขับขี่, ปิดประตูป้องกัน, หยุดฉุกเฉิน
|
รายการ |
รายละเอียด |
|---|---|
| รุ่น | CLY-1250/1+4 เครื่องวางดาว |
| ขนาดของกระบอกในกรง | PN1250 (1 ล้อกลาง + 4 ล้อข้าง) |
| เข้า Core Dia. | Φ6 Φ30 มิลลิเมตร (ส่วนการนํา 10 300 มิลลิเมตร2) |
| ขนาดสูงสุด | ≤ Φ80 มม. |
| ขังสูงสุด ความเร็วหมุน | 50 r/min |
| สตรานด์ / ลายอัพปิช | ขนาดความกว้าง 300×2500 มิลลิเมตร |
| ความเร็วสูงสุด | ≈ 50 m/min |
| หัวเทปไม่โลหะ | 2 แพด 500 หมุน/นาที 650 รอบ; ปรับระดับปรับระดับ |
| อุปกรณ์ถอน | หนอนปนูเมติก แรงดึงสูงสุด 1600 kg |
| ค่าจ่ายกลาง | ประเภทคอลัมน์ PN800?? PN1600 |
| การใช้ | ประเภทประตู PN2000 / PN2500 |
| เครื่องขับเคลื่อนหลัก | อินเวอร์เตอร์สลับ 45 kW (กรง) |
| เครื่องยนต์เทป | อินเวอร์เตอร์ AC 11 kW |
| เครื่องยนต์ Capstan | อินเวอร์เตอร์ AC 22 kW |
| มอเตอร์รับ | 5อินเวอร์เตอร์อัตราแปร 5 kW |
| พลังงานติดตั้งทั้งหมด | ≈ 85 kW (3Ph, 380V±10%, 50Hz) |
| ความสูงกลางเครื่อง | ขนาด: 1000 mm |
| ทิศทาง | ขวาไปซ้าย (สามารถปรับแต่ง) |
| มิติรวม (ref.) | ≈ 35,000 × 6,000 × 5,000 มิลลิเมตร |
PN1250/1+4 กรงติดปลาดาวเคราะห์ด้วยการบิดกลับ ¢ 1 ชุด
หม้อจับหม้อปิด 2 แถว 1 ชุด
Φ630×2 เครื่องจับเทปไม่เป็นโลหะ 1 ชุด
เครื่องวัดความยาวกลไก + อิเล็กทรอนิกส์ 1 ชุด
1600 กิโลกรัม ปนูมาติก แคปสตาน 1 ชุด
Φ2500 ประเภทโปตัล การใช้ Traverse 1 ชุด
ระบบควบคุมไฟฟ้าครบวงจร (PLC + HMI + Inverter) 1 ชุด
รางป้องกันความปลอดภัยและอุปกรณ์หยุดฉุกเฉิน
Φ1600 คอลัมน์ เซ็นทรัล เบอร์ชําระเงิน 1 ชุด
