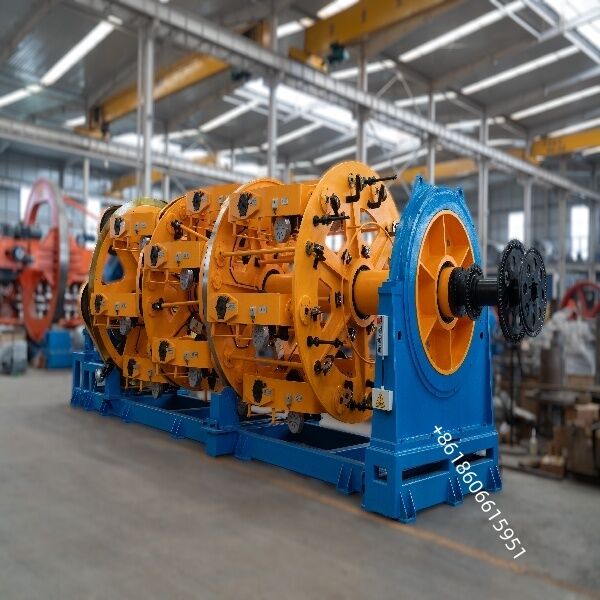

เครื่องจักรพันสายแบบ Planetary ความเร็วสูง 630/6+12+18

วิศวกรรมและการสนับสนุน เครื่องจักรพันสายความเร็วสูงแบบดาวเคราะห์ 630/6+12+18

เครื่องจักรพันสายความเร็วสูงแบบดาวเคราะห์ได้รับการออกแบบมาสำหรับการผลิตสายเคเบิลหลายแกนปริมาณมาก เช่น สายควบคุม สายไฟ และสายข้อมูล เป็นเครื่องจักรสำคัญสำหรับการใช้งานที่ต้องการการพันสายที่หนาแน่นและมีคุณภาพสูง รวมถึงเสาชาร์จ พลังงานแสงอาทิตย์ และหุ่นยนต์

หลักการทำงานและคุณสมบัติหลัก

การทำงานแบบดาวเคราะห์: แกนม้วนหลายแกนม้วนจะติดตั้งอยู่บนกรงดาวเคราะห์ที่หมุน เมื่อกรงหมุนรอบแกนกลาง แกนม้วนแต่ละอันจะหมุนรอบตัวเองพร้อมกันเพื่อพันสายไฟเข้าด้วยกัน ระบบเกียร์ "ดวงอาทิตย์และดาวเคราะห์" นี้สามารถกำหนดค่าสำหรับการพันกลับเพื่อผลิตแกนสายเคเบิลที่กลม กะทัดรัด และเป็นศูนย์กลาง

ความเร็วสูงและประสิทธิภาพการผลิต:

เครื่องจักรสมัยใหม่ได้รับการออกแบบมาให้มีความเร็วรอบและการทำงานที่สูง ซึ่งช่วยเพิ่มผลผลิตได้อย่างมากในขณะที่ยังคงรักษาคุณภาพ

การควบคุมแรงตึงสม่ำเสมอ:

ติดตั้งระบบควบคุมแรงตึงแยกต่างหาก (เบรกแม่เหล็ก, ฮิสเทรีซิส, หรือแขนแดนเซอร์) ที่จัดการโดย PLC เพื่อให้แน่ใจว่าความยาวการพันสม่ำเสมอและป้องกันไม่ให้ตัวนำเป็นรูปวงรีหรือมีตำหนิบนพื้นผิว

การกำหนดค่าที่หลากหลาย:

มีให้เลือกหลายขนาด (เช่น 315, 400, 500, 630) พร้อมความจุแกนม้วนที่แตกต่างกัน (6, 12, 18, 24, 30) เพื่อรองรับเส้นผ่านศูนย์กลางลวดและขนาดสายเคเบิลขั้นสุดท้ายที่หลากหลาย

ส่วนประกอบสายการผลิตแบบบูรณาการ: สายการผลิตที่สมบูรณ์โดยทั่วไปประกอบด้วย:

ขาตั้งแกนม้วนแบบกลางหรือแบบข้าง

กรงพันสายแบบดาวเคราะห์พร้อมการพันกลับ

ตัวจับยึดดายและอุปกรณ์พันล่วงหน้า

หัวเทป/หัวหุ้มเกราะ

กงจักรและอุปกรณ์ดึงสาย

เครื่องม้วนพร้อมระบบเคลื่อนที่

ตู้ควบคุมไฟฟ้าพร้อม HMI

การใช้งานทั่วไป

สายควบคุมและสายไฟ: สำหรับสายควบคุมหุ่นยนต์ ระบบอัตโนมัติ และสายอุตสาหกรรมที่ต้องการการพันที่หนาแน่น

สายพลังงานใหม่: ใช้กันอย่างแพร่หลายสำหรับเสาชาร์จ EV สายพลังงานแสงอาทิตย์ (PV) และสายกังหันลม

สายข้อมูลและการสื่อสาร: เหมาะสำหรับสายภายในอาคารและสายไฟเบอร์ออปติก-ไฟฟ้าแบบผสม

สายพิเศษ: สำหรับสายที่มีความยืดหยุ่นสูง สายลิฟต์ และสายทางการแพทย์ที่คุณภาพและความสม่ำเสมอเป็นสิ่งสำคัญ

การมุ่งเน้นด้านวิศวกรรมและการสนับสนุน

กระบวนการและผังสายการผลิต: กำหนดขนาดตัวนำ ความยาวการพัน และความเร็วสาย จัดทำแบบเขียนแบบทั่วไปสำหรับฐานราก กำลังไฟ (โดยทั่วไป 3×380V, 50Hz) และระยะห่างเพื่อความปลอดภัย

การติดตั้งและการฝึกอบรม: การติดตั้ง ณ สถานที่ การร้อยสาย และการเริ่มต้นใช้งาน ฝึกอบรมผู้ปฏิบัติงานเกี่ยวกับการใช้งาน การปรับแรงตึง และการแก้ไขปัญหาเบื้องต้น

การสนับสนุนระยะไกลและภาคสนาม: วินิจฉัยปัญหาจากระยะไกลผ่านโทรศัพท์หรือวิดีโอ จัดหาอะไหล่ เช่น ลูกปืน สายพาน และเซ็นเซอร์ ให้บริการ ณ สถานที่สำหรับความล้มเหลวครั้งใหญ่หรือการอัปเกรด

การบำรุงรักษาและการเพิ่มประสิทธิภาพ: พัฒนาตารางการบำรุงรักษาเชิงป้องกันและให้คำแนะนำเกี่ยวกับการอัปเกรดระบบควบคุมหรือการรวมข้อมูลสำหรับ Industry 4.0

เคล็ดลับด้านวิศวกรรม

การถ่วงดุลกรง: ตรวจสอบให้แน่ใจว่าการโหลดแกนม้วนมีความสมดุลเพื่อลดการสั่นสะเทือนและการสึกหรอของลูกปืนที่ความเร็วสูง

การควบคุมแรงตึงที่แข็งแกร่ง: ใช้ระบบควบคุมแรงตึงคุณภาพสูงที่ได้รับการสอบเทียบ สำหรับตัวนำที่พันละเอียด ให้พิจารณาใช้ระบบควบคุมแรงตึงแบบแม่เหล็กแบบวงปิดหรือเซอร์โวเพื่อให้ได้ผลลัพธ์ที่ดีขึ้น

ฐานรากและการจัดแนว: ฐานรากที่แข็งแรงเป็นสิ่งสำคัญ การจัดแนวที่แม่นยำของกรง กงจักร และเครื่องม้วนเป็นสิ่งจำเป็นเพื่อป้องกันการสั่นสะเทือนและยืดอายุการใช้งานของส่วนประกอบ

ใช้ประโยชน์จากการจำลอง: สำหรับการออกแบบที่กำหนดเองหรือความเร็วสูง ให้ใช้ซอฟต์แวร์พลศาสตร์หลายวัตถุ (เช่น RecurDyn) เพื่อจำลองโหลด ปรับปรุงระบบขับเคลื่อน และลดการลองผิดลองถูก
