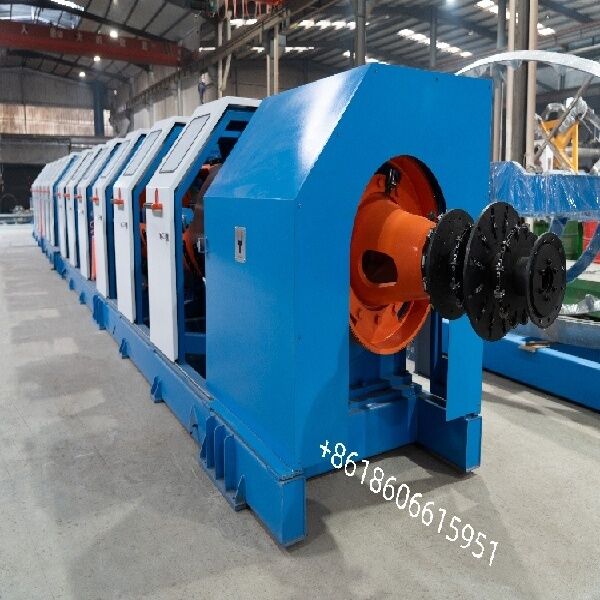

เส้นเส้นตัดและปิดท่อ ซีรีส์ MS สําหรับสายไฟฟ้าเอโทรเคมี ACSR และ OPGW

เส้นเส้นตัดและปิดท่อ ซีรีส์ MS สําหรับสายไฟฟ้าเอโทรเคมี ACSR และ OPGW

1การใช้งาน

เครื่องนี้เหมาะสําหรับสแตนเลสแกรนอะลูมิเนียมสายสลิง, สแตนเลสสายสลิงหรือสายสลิง.ทั้งสองปลายของรองรับพ่วง, สามารถรับประกันการทํางานที่มั่นคงและใช้งานยาว

2. ลักษณะ

2.1 ท่อหมุนบนหลอดหรือม้วนรอบ

2.2 เครื่องจักรที่สามารถทํางานในแบบหมุนหรือย้อนหลังโดยสิ้นเชิงด้วยความเป็นไปได้ของย้อนหลังที่เปลี่ยนแปลงได้

2.3 ความดันของสายไฟคงที่จากเต็มไปยังลวดการจ่ายที่ว่างเปล่า

2.4 เครื่องตรวจจับการแตกของสาย/สายสําหรับการจ่ายทุกครั้ง

2.5 ปนูเมติก pintail พร้อมระบบล็อคความปลอดภัย

มันคืออะไรและการใช้ทั่วไป

เครื่องตัดเชือกแบบท่อ (ท่อ) สร้าง ACSR และตัวนําเชือกอื่น ๆ โดยการหมุนท่อความแม่นยํา (กรง) รอบแกนคงที่,และยังสามารถใช้ได้เป็นสายยางความเร็วสูงสําหรับแกนแยกด้วยหัวเทปเพิ่มเติมการดึง (capstan)เครื่องจักรโดยทั่วไปสนับสนุนทั้งการบิดและแบบบิดกลับทั้งหมดด้วยการบิดกลับที่แปรปรวน, การตอบแทนความดันคงที่และการตรวจจับการแตกต่อ bobbin

คู่มือการเลือกขนาด

กําหนดโครงสร้างและเป้าหมายของ ACSR: จํานวนเส้นอะลูมิเนียมและสายแกนเหล็ก, OD จบ, ความยาว / ความยาวที่ต้องการและว่าคุณต้องการการบิดกลับ (ดาวเคราะห์) หรือศูนย์บิดกลับ

สมองความสามารถของสายเดียว: รับประกันความกว้าง / ความแข็งแรงของสายเดียวสูงสุด (เช่น Al φ1.5 ราคา 5.0 มม, Cu φ1.3 ราคา 4.6 มม, เหล็ก φ1.3 ราคา 4.0 มมสําหรับกัญชาความเร็วสูงหลาย) และ OD ราคาสูงสุดของเครื่อง (เช่นถึง φ15 mm ในรุ่นความเร็วสูง).

กําหนดความเร็วการออกและความเร็วการตัด: เลือกเส้นผันและความเร็วสายที่สอดคล้องกับเป้าหมายการผลิตและแรงดึงของคุณ (ตัวอย่างเช่น ความเร็วสาย 20~100 m/min ในรุ่นความเร็วสูง)ปรับความหนาแบบสองแบบ เช่น Ø1200 + Ø1000 mm สําหรับ ACSR ใหญ่).

โลจิสติกของรุ่น: ยืนยันขนาดของ PN สําหรับรุ่นในกรงและรับเพื่อให้ตรงกับอุปกรณ์การจัดการ (ตัวอย่างเช่น PN1250?? PN2000 ที่ทั่วไปสําหรับเครื่องจักร 400?? 630; PN1600 ที่ทั่วไปสําหรับสาย 630/1 + 6 ACSR)

การควบคุมและคุณภาพ: แผนการสําหรับ PLC / HMI ด้วยการควบคุมความตึงเครียด, pitch และความยาว; เพิ่มการติดตาม OD / geometry และ eccentricity in-line ตามความต้องการ

PN1600 ช่องรับปลาย

มันเหมาะสําหรับการผลิต:

สายผสมกลม, ทองแดงและอลูมิเนียม
AAC แบบกลมปกติและเส้นใยที่มีสายอลูมิเนียมและทองแดงที่ดึงแข็ง
การสร้าง OPGW ในช่องผ่านเดียวและหลายช่อง
ผู้นําภาค
สาย AAAC และ ACSR ถึง 19 สาย (ในหนึ่งหรือสองการผ่าน)
สายเหล็กที่มีสายธรรมดา, สายแรงสูง และสายแรงสูงมาก
การวางเส้นยืดหยุ่นสําหรับการสร้างเชือกยืดหยุ่น
เครื่องปรับปรุงลักษณะขององค์ประกอบแกนแสงด้วยสายเหล็ก
การวางเนื้อหอม

ลักษณะ:
1. เครื่องจักรถูกขับเคลื่อนโดยมอเตอร์สามเฟสที่ควบคุมความถี่รวมการลากออกและลากขึ้น ซึ่งหมายความว่าเกียร์และเกียร์สัญญานิเทศไม่จําเป็นอีกต่อไปสําหรับวัตถุนี้.
2. เทคโนโลยีควบคุมดิจิทัล ทําให้ความยาวที่เปลี่ยนได้อย่างไม่สิ้นเชิงสามารถตั้งค่าได้จากโต๊ะควบคุม
3. ความเร็วสามารถแตกต่างกันอย่างไม่สิ้นเชิงจากตําแหน่งโต๊ะควบคุมระหว่างการทํางานของเครื่อง
4. การควบคุมจอสัมผัสผ่านเครื่องควบคุมที่สามารถเขียนโปรแกรมได้ ให้การควบคุมและการทํางานของกระบวนการเป็นระบบอัตโนมัติอย่างสมบูรณ์แบบ การติดตามเครื่องจักร การจัดการโปรแกรม การบันทึกและการเก็บข้อมูลฟังก์ชันการบริการและการบํารุงรักษา.
5. ความเร็วและมุม synchronization, ทอร์คและการควบคุมการจับ
6. การรักษาค่าคุณภาพทั้งหมดที่เกี่ยวข้องกับผลิตภัณฑ์ตลอดเวลา โดยการควบคุมการเบรคของเครื่องยนต์ รวมถึงในกรณีเกิดอุบัติเหตุไฟฟ้า (แบบขับเคลื่อน AC)
